【电子技术基础（精华版）】整流与滤波电路
前期我们了解了一些关于整流与滤波的基础知识，为了更好地完善职教高考电子技术专业的需求，接下来我会更新【电子技术基础（精华版）】，从中可以让更多的职教高考生有效地复习。
由于本人是山东省的一位博主，所以考试说明也会根据山东省职教高考电子技术专业的考试说明来进行编写。
目录
一、考试说明
掌握常用整流、滤波电路的结构、工作过程及计算。
二、知识干货总结
（1）直流稳压电源电路包括变压、整流、滤波、稳压等。
（2）直流稳压电路中，变压器的作用是将电网的输入的交流电变换为满足直流稳压电源需要的交流电。
（3）直流稳压电路中，整流电路的作用是将交流电变成脉动直流电。
（4）直流稳压电路中，滤波电路的作用是使脉动直流电变得平滑。
（5）直流稳压电路中，稳压电路的作用是使输出的直流电在交流电源或负载变化时，能够保持基本稳定。
（6）将工频交流电变换成脉动直流电的过程称为整流。
（7）整流电路包括单相半波整流电路、单相全波整流电路、单相桥式整流电路。
（8）单相半波整流电路输出电压波动很大，输出电压的平均值较小，电源利用率较低。主要用于小电流且对电压稳定性不高的场合。
（9）输出功率较大的场合多采用单相桥式整流电路。
（10）单相桥式整流电路与全波整流电路相比，虽然二极管的数量增加一倍，但是变压器二次绕组的匝数减少了一半，缩小了体积。
（11）常用的滤波元件有电容与电感。
（12）电容滤波电路常用在负载电流较小的场合；电感滤波电路常用在负载电流较大的场合。
（13）滤波电容要与负载并联，滤波电感要与负载串联。
（14）半波整流电容滤波电路中，输出电压的平均值取决于RLC放电时间常数和电源的频率。
（15）电容滤波电路中，增大电容容量，则输出电压的脉动成分变小。

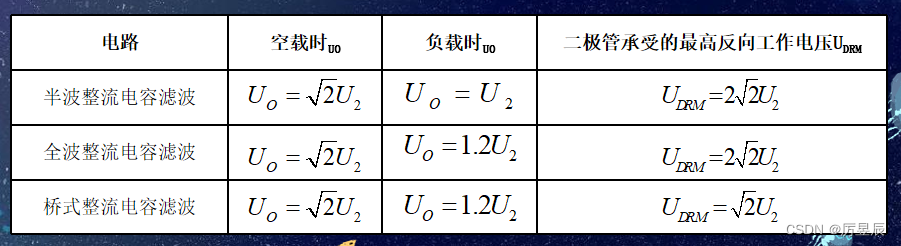

（16）在选取滤波电容时，单相半波整流电容滤波电路；单相半波（桥式）整流电容滤波电路
（17）整流电路接上电容后，二极管的导通时间变短，导通角变小。（导通角是指导通时间对应的角）
（18）电感滤波电路中，电感越大，滤波效果越好。
（19）复式滤波又分为RCπ型复式滤波，LCπ型复式滤波,倒L型复式滤波电路等。
（20）最大整流电流IF：选择二极管时，要求：ID≤IF
（21）最高反向工作电压URM：选择二极管时，要求：UDRM≤URM

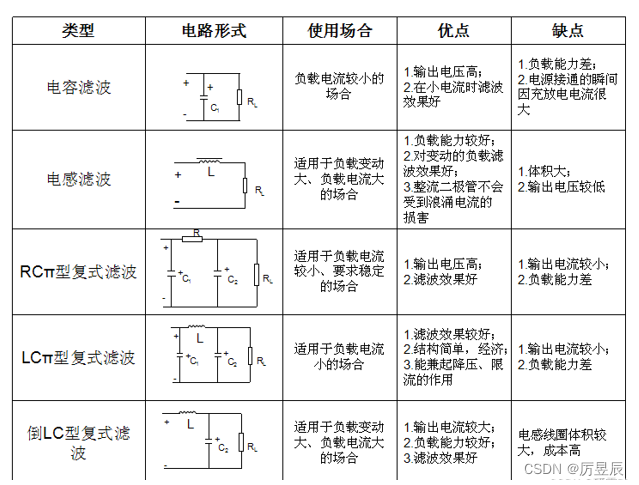

常用滤波电路的类型、特点见下表：

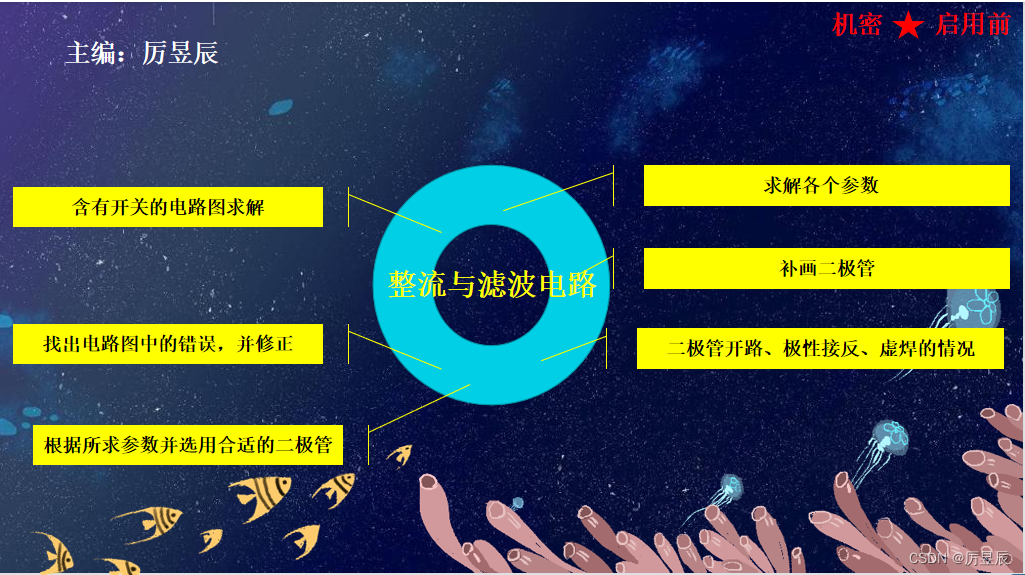

三、常考题型
四、知识点补充
对于单相桥式整流电路的故障情况/结果：
①如果一只二极管开路，则变成单相半波整流电路；
②如果VD3内部击穿，会损坏电源和相应的VD；
③如果负载短路，会烧坏电源和VD；
④若有一只VD接反，则会烧坏电源和相应的VD。
